在信息技术飞速发展的今天,数据存储与传输的效率与安全性成为了衡量设备性能的重要指标，NAND闪存作为现代电子设备中不可或缺的存储介质，以其高速度、低功耗、高耐用性等特点，在智能手机、固态硬盘（SSD）、U盘、SD卡等便携存储设备中扮演着核心角色，本文将深入探讨NAND闪存的原理、技术分类、应用现状以及未来的发展趋势，为读者揭示这一关键技术的奥秘。

NAND闪存技术原理

NAND闪存是一种基于浮栅结构的非易失性存储器,其名称来源于“NAND门”结构，即多个晶体管以串联方式连接，共同控制一个比特（bit）的存储，每个晶体管都包含一个浮栅（也称为控制栅），通过控制施加在浮栅上的电压，可以调整连接在底部的浮动通道中的电流大小，从而实现数据的写入和读取。

• 写入操作：向浮栅施加正电压，增加电子隧穿效应，将电子从源极注入到浮动通道中，形成负电荷积累，代表“0”状态；反之，通过施加负电压将电子从浮动通道中移出，代表“1”状态。
• 读取操作：通过感应浮动通道中的电流变化来判断存储的电荷状态，进而确定数据“0”或“1”。
• 擦除操作：将所有存储单元恢复到初始状态，即清除所有电荷，准备下一次写入。

NAND闪存的分类与发展

随着技术的进步,NAND闪存经历了从第一代到第四代（TLC、QLC、TLC 3D、QLC 3D）的演进，每代技术都在存储容量、读写速度和耐用性上实现了显著提升。

• TLC（Triple-Level Cell）：每个存储单元可存储3个不同的电荷状态，是市场上最常见的类型，广泛应用于消费级SSD和移动存储设备中。
• QLC（Quad-Level Cell）：每个存储单元能存储4个状态，虽然理论上提高了存储密度，但牺牲了一定的读写速度和耐用性。

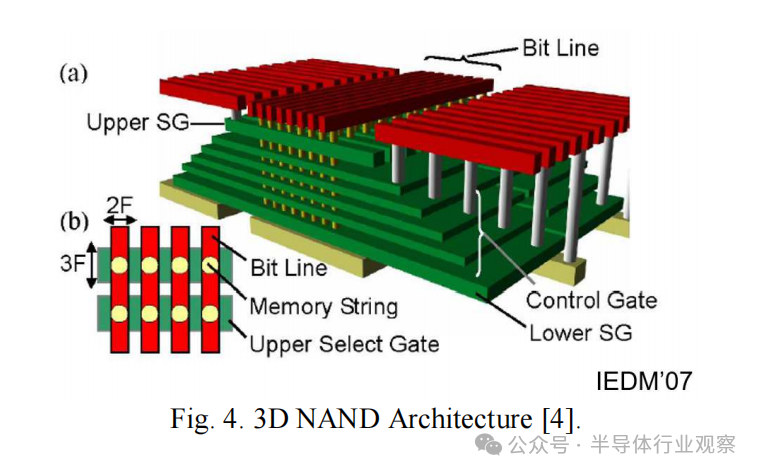

• 3D NAND：通过将堆叠层数增加至数百层，极大提升了存储容量和密度，同时保持了较好的性能，TLC 3D和QLC 3D已成为主流。
• 未来趋势：包括更高密度的堆叠（如1000层以上）、更高效的接口（如PCIe 5.0）、以及基于新材料（如碳基半导体）的下一代NAND技术正在研发中，预计将在不久的将来带来革命性的变化。

NAND闪存的应用领域

1. 智能手机与平板电脑：作为内置存储或扩展存储解决方案，提供快速的数据读写能力。
2. 固态硬盘（SSD）：作为主流存储介质，大幅提升系统响应速度和数据处理能力。
3. 数据中心与云计算：用于服务器和云存储服务，确保数据的高可用性和持久性。
4. 嵌入式系统：在汽车电子、智能家居、工业控制等领域广泛应用，满足对空间效率和稳定性的高要求。
5. 消费电子产品：如U盘、SD卡、CFexpress卡等便携式存储设备，便于用户携带大量数据。

挑战与未来展望

尽管NAND闪存技术取得了巨大成功,但仍面临诸多挑战，包括物理极限的逼近（如隧穿长度和介电强度的限制）、数据保留时间的延长需求（以应对长期数据存储的挑战）、以及成本控制的压力，随着人工智能、大数据和物联网技术的快速发展，对存储的需求将呈现爆炸式增长，这对NAND闪存的性能提出了更高要求。

技术创新将是突破这些限制的关键,开发新型材料以提高存储密度和速度，优化架构以支持更高效的并行处理，以及探索新的存储技术（如基于忆阻器的存储器）作为补充或替代方案，加强数据安全措施，确保数据在传输和存储过程中的完整性，也是不可忽视的重要方面。

NAND闪存作为现代信息技术的基石之一,其持续的技术进步和创新不仅推动了存储行业的发展，也深刻影响了我们日常生活和工作的方方面面，面对未来，我们有理由相信，通过跨学科合作和技术突破，NAND闪存及其相关应用将不断进化，为人类社会带来更加高效、安全、智能的存储解决方案。
